滬蘇湖128m鋼桁梁項目如火如荼制作中
2022-09-16 07:29:49

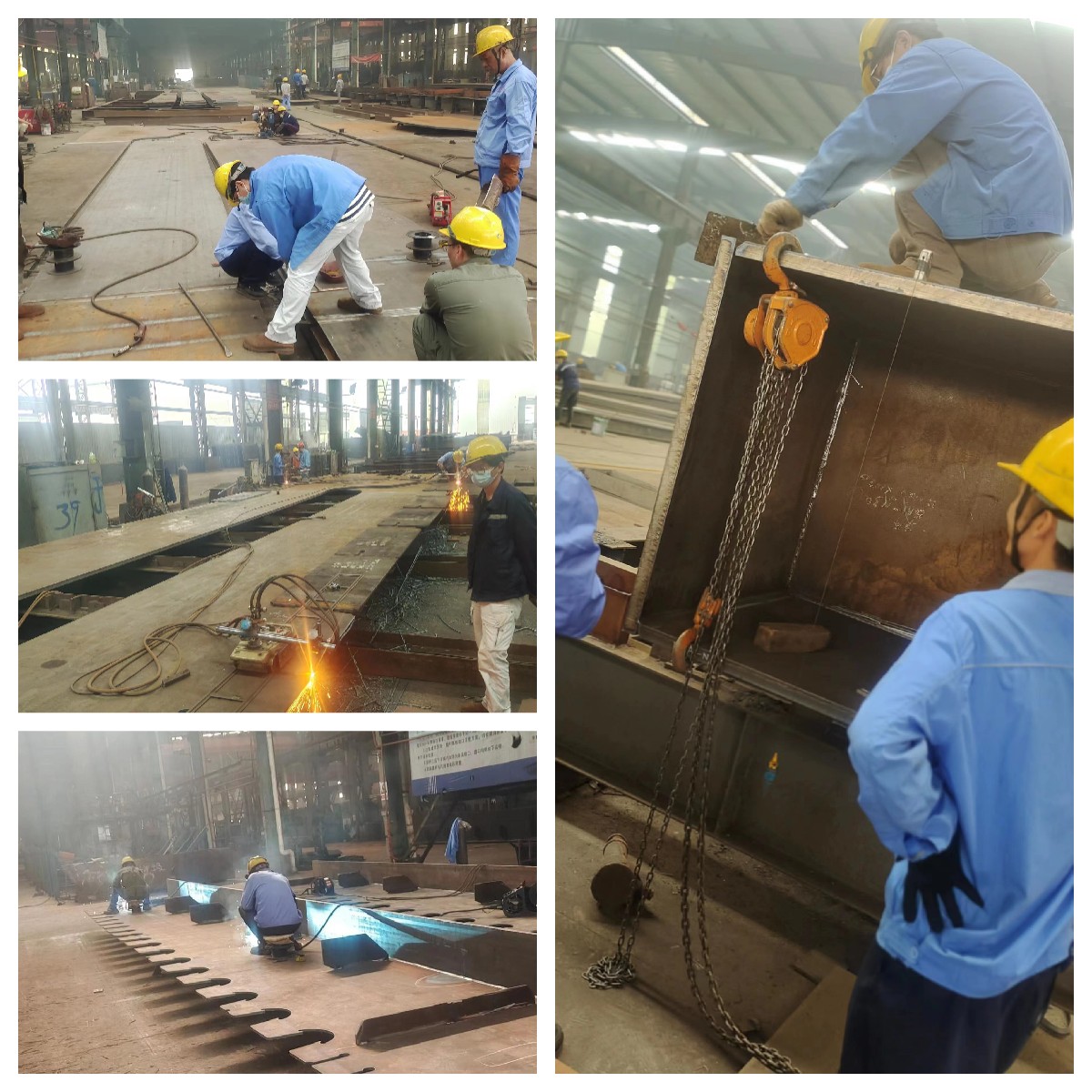

每天早上班前安全會(huì )議講話結束后，各施工隊工人就全部各就各位，鋼構件的切割、打磨、焊接、裝配等各工序規范標準施工，施工進度有序推進，一片大干場景。
滬蘇湖松江特大橋春申段 128m 跨鋼桁梁，節間長度 16m，桁高 16m，橋寬 16m，鋼梁全長 為 130m，設計凈重為 2797t。結構采用兩片桁，采用不帶豎桿的三角形桁架，上弦處設置上平 聯，交叉式結構，端斜桿節點處設置斜向橋門架，在上弦 A3/A5/A7/A3’/A5’/A7’節點處設 置橫聯，橋門架及橫聯均采用桁式結構，下弦處設置鐵路橋面。鋼橋面板（兼橫梁上翼緣板） 與下弦桿件伸出肢焊接，橫梁腹板及下翼緣板與下弦桿伸出肢拴接。
